WORLD'S BEST TECHNOLOGY IN SOLAR ENERGY
Solar Collectors "MAG" For Central Systems with Vacuum
Tubes of Copper and Glass in Parabolic Reflectors
4 Times M
ore Effective Using 1/4 of
the Space Required
H ΕΝΕΡΓΕΙΑΚΗ ΤΕΧΝΙΚΗ σας ενημερώνει...

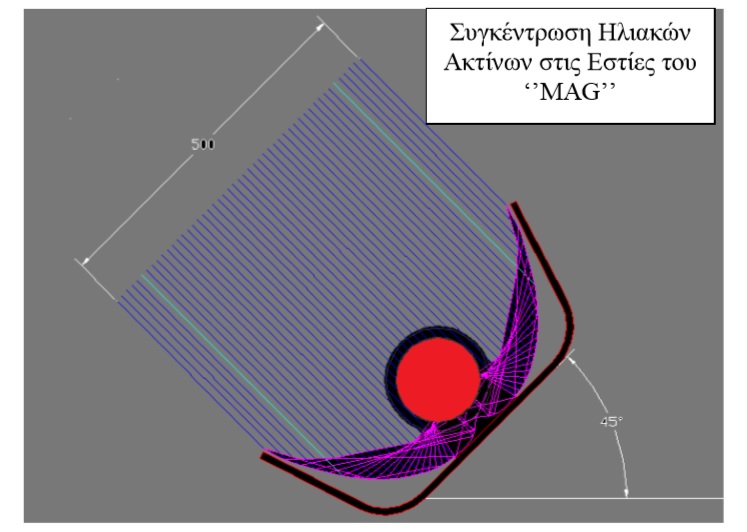

Στην Ελλάδα έχει αναπτυχθεί για την Ηλιακή Ενέργεια η Τεχνολογία ‘’MAG ΔΙΑΣΤΗΜΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΚΕΝΟΥ’’, με σωλήνα κενού τριών τοιχωμάτων (μεγάλης διαμέτρου) στην εστία ημικυλινδρικού παραβολοειδούς ανακλαστήρα, σταθερού προσανατολισμού (μη κινουμένου), εφ’ όσον καθ’όλη τη διάρκεια της ημερήσιας ηλιοφάνειας, όλες οι εστίες πίπτουν στην παράπλευρη επιφάνειά του, εντός του υαλοσωλήνα με το υψηλό κενό, μεταλλικού σωλήνα, που είναι κι’ επενδεδυμένος με την καλύτερη επιλεκτική επιφάνεια μαύρου τιτανίου, με την μεγαλύτερη απορρόφηση της θερμικής ακτινοβολίας (υπέρυθρου) α = 95%-97% και τον μικρότερο συντελεστή επανεκπομπής ε = 2-3% (απώλειες ακτινοβολίας) Με τα ΗΛΙΑΚΑ μας , εξασφαλίζουμε υψηλές αποδόσεις σε υψηλές θερμοκρασίες λειτουργίας, είτε για χρήσεις ζεστού νερού,

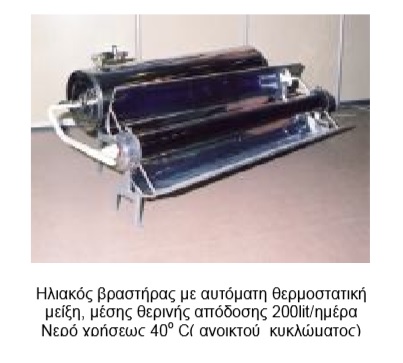

(1ον) ΗΛΙΑΚΑ κατοικιών (με ηλιακούς βραστήρες αυτόματης θερμοστατικής μείξεως)
(2ον) ξενοδοχείων – νοσοκομείων
(3ον) θερμάνσεως κατοικιών (είτε με ενδοδαπέδια θέρμανση, είτε με σώματα καλοριφέρ, με συλλέκτες Ανοικτού ή Κλειστού Κυκλώματος και με συμμετοχή σε αποθήκευση ζεστού νερού VMAG= 22 lit/MAG / ανοικτού), είτε
(4ον) βιομηχανικές χρήσεις
(5ον) κλιματισμούς και
(6ον) αφαλατώσεις (με συλλέκτες MAG κλειστού κυκλώματος/ VMAG= 5,5 lit.).

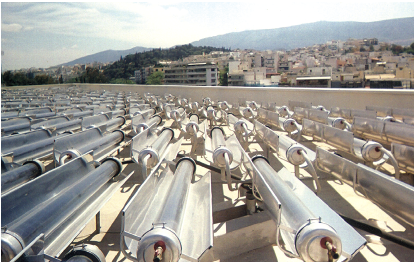

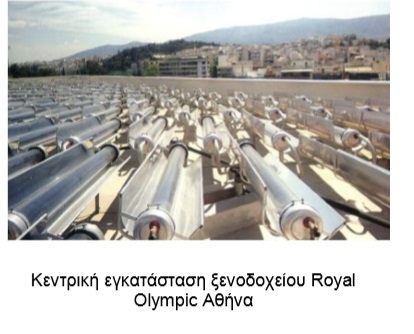

Όλα έχουν επιτυχία επί 12ετία, στις χρήσεις ζεστού νερού, με άριστα αποτελέσματα (όπως π.χ. οικονομία 95%, σε ξενοδοχείο στην Κρήτη 700 κλινών, στο ΕΝΕΡΓΕΙΑΚΟ ΠΡΟΓΡΑΜΜΑ (2000-2004), για το 6μηνο θερινής λειτουργίας και αποδεδειγμένο από τηλεμετρήσεις του ΚΑΠΕ. Η δε αξιοπιστία του κενού με τη ΔΙΑΣΤΗΜΙΚΗ ΤΕΧΝΟΛΟΓΙΑ έχει ξεπεράσει με τις αρχικές εφαρμογές μας την 20ετία !!

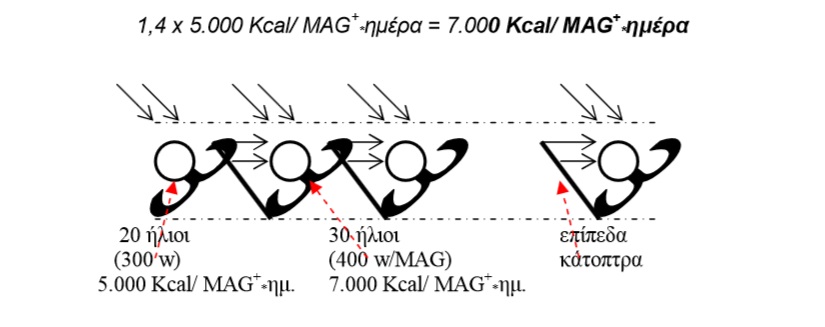

Σκεφθείτε τώρα, ότι λόγω του σωστού παραβολικού σταθερού ανακλαστήρα και καθώς αραιώνουν μεταξύ τους για να μην σκιάζει το ένα κάτοπτρο το άλλο, μπορούμε στο διάκενο να τοποθετήσουμε υπό κατάλληλη γωνία κλίσεως, επίπεδο ενισχυτικό κάτοπτρο, το οποίο θα αυξάνει την προσπίπτουσα ακτινοβολία, κατά 50% τις ώρες περί το solar noon (10:30 με 15:00) στον όπισθεν και παράλληλα τοποθετημένο ηλιακό συλλέκτη MAG+. Έτσι αυξάνουμε την απόδοση αυτών των συλλεκτών κατά 40%! Δηλαδή, αν η μέση θερινή απόδοση στην Ελλάδα είναι 5.000 Kcal/ MAG+*ημέρα, το ενισχυμένο,[ μέ άνοιγμα παραβολικού κατόπτρου 0,60 μ. Χ 1,77 μ.], θα αποδίδει: 1,4 x 5.000 Kcal/ MAG+*ημέρα = 7.000 Kcal/ MAG+*ημέρα
20 ήλιοι 30 ήλιοι επίπεδα (300 w) (400 w/MAG) κάτοπτρα 5.000 Kcal/ MAG+*ημ. 7.000 Kcal/ MAG+*ημ.
Βέβαια, για να επιτυγχάνεται η επισκεψιμότητα σ’ όλες τις θέσεις για την συντήρηση, η τοποθέτηση των ενισχυτικών επιπέδων κατόπτρων, που θα τοποθετούνται σε μία ομάδα κεντρικής εγκατάστασης με συλλέκτες MAG, σε ποσοστό 85 % κάλυψη, άρα αυτής της ομάδας η μέση ημερήσια θερινή αύξηση της απόδοσης γίνεται: Q = 0,85 x 0,40 x 5.000 Kcal/ MAG+*ημέρα = 1.700 Kcal/ MAG+*ημέρα και άρα η ομάδα θα αποδίδει:
Βέβαια, για να επιτυγχάνεται η επισκεψιμότητα σ’ όλες τις θέσεις για την συντήρηση, η τοποθέτηση των ενισχυτικών επιπέδων κατόπτρων, που θα τοποθετούνται σε μία ομάδα κεντρικής εγκατάστασης με συλλέκτες MAG, σε ποσοστό 85 % κάλυψη, άρα αυτής της ομάδας η μέση ημερήσια θερινή αύξηση της απόδοσης γίνεται: Q = 0,85 x 0,40 x 5.000 Kcal/ MAG+*ημέρα = 1.700 Kcal/ MAG+*ημέρα και άρα η ομάδα θα αποδίδει:
5.000 + 1.700 = 6.700 Kcal/ MAG+*ημέρα (= 7,8 KWh /MAG+.ημέρα)
Αυτό για να το αποδώσουν οι άλλοι συλλέκτες της αγοράς, θα πρέπει να καλύψουν και μεγάλες επιφάνειες εγκατάστασης, αλλά θα είναι και πολλαπλάσιου κόστους! Όμως η ΤΕΧΝΟΛΟΓΙΑ MAG εξελίχθη και στους συλλέκτες MAG υπέρθερμου ατμού 280οC και 12,5 bar, ώστε να δυνάμεθα να παράγουμε ηλεκτιρκή ενέργεια με ατμοτουρμπίνες και με τους συμπυκνωτές (condensers) του ατμού να παράγουμε και πολλαπλάσιες ποσότητες θερμικής ενέργειας με αποσβέσεις στα 3 έτη!!!
Επίσης, τώρα εξελίσσεται κι ο ‘’MAG+’’ Ηλιακός Θερμο-φωτοβολταϊκός συλλέκτης κυλινδρικής μορφής με συγκεντρωτικές κυψέλες (cells) στις εστίες του σταθερού (μη κινουμένου) παραβολικού ανακλαστήρα, υδρόψυκτες δε, ώστε να παράγουμε ηλεκτρική ενέργεια παράλληλα με θερμική ενέργεια και καταλαμβάνοντας το 40% του χώρου περίπου των λοιπών συστημάτων !!!
ΣΤΟ ΕΝΕΡΓΕΙΑΚΟ ΠΡΟΓΡΑΜΜΑ ΓΙΑ ΤΑ ΞΕΝΟΔΟΧΕΙΑ ΤΟ 2000 - 2004. ΕΔΙΔΕΤΟ ΕΠΙΔΟΤΗΣΗ 50% ΣΤΑ ΥΨΗΛΗΣ ΑΠΟΔΟΣΗΣ ΗΛΙΑΚΑ ΚΑΙ 35% ΣΤΑ ΧΑΜΗΛΗΣ. ΕΠΕΙΔΗ ΟΛΟΙ ΕΛΕΓΑΝ ΟΤΙ ΕΙΝΑΙ ΥΨΗΛΗΣ, ΤΟ ΥΠΟΥΡΓΕΙΟ ΑΝΑΠΤΥΞΗΣ, ΕΒΑΛΕ ΝΑ ΤΑ ΜΕΤΡΑ ΤΟ Κ.Α.Π.Ε. ΚΑΙ ΟΠΩΣ ΛΕΕΙ ΤΟ ΠΕΡΙΟΔΙΚΟ ΤΟΥ ΥΠΟΥΡΓΕΙΟΥ Η ΔΙΚΗ ΜΑΣ ΕΓΚΑΤΑΣΤΑΣΗ ΠΕΤΥΧΕ ΣΕ ΞΕΝΟΔΟΧΕΙΟ 700 ΚΛΙΝΩΝ [ 600 ΚΕΝΤΡΙΚΟ + 100 ΣΤΑ ΜΠΑΓΚΑΛΟΟΥΣ ΚΑΙ ΔΑΠΑΝΗ 42 ΕΚΑΤ. ΔΡΑΧΜΕΣ ΤΟΤΕ ] ΟΙΚΟΝΟΜΙΑ 95% ΚΑΙ 11 ΕΚΑΤ. ΔΡΑΧΜΕΣ ΣΕ ΥΓΡΑΕΡΙΟ !:! ΑΝΤΙΣΤΟΙΧΟ ΜΕ ΕΠΙΠΕΔΑ 221 ΔΩΜΑΤΙΑ Ή 440 ΚΛΙΝΕΣ ΚΑΙ 24,75 ΕΚΑΤ. ΔΡΑΧΜΕΣ ΟΠΟΤΕ, ΕΑΝ ΗΤΑΝ 700 ΟΙ ΚΛΙΝΕΣ ΠΑΝΕ ΑΝΑΛΟΓΙΚΑ ΚΙ’ ΑΥΤΟΙ ΣΤΑ 40 ΕΚΑΤΟΜΜΥΡΙΑ ΔΡΑΧΜΕΣ ΚΑΙ ΕΠΟΜΕΝΩΣ, ΜΕ ΤΑ ΙΔΙΑ ΛΕΦΤΑ ΑΥΤΟΙ ΠΕΤΥΧΑΝ ΜΕΙΩΣΗ ΤΟΥ ΠΕΤΡΕΛΑΙΟΥ ΑΠΟ 69 ΤΟΝ. ΣΕ 56 ΤΟΝ. ΔΗΛΑΔΗ (69-56)/69 = 0,18 Ή 18% !! ΔΗΛΑΔΗ ΜΕ ΤΟ ΑΥΤΟ ΚΟΣΤΟΣ ΕΠΕΝΔΥΣΗΣ Ο ΕΝΑΣ ΠΕΤΥΧΑΙΝΕΙ 95% ΟΙΚΟΝΟΜΙΑ ΚΑΙ ΟΙ ΕΠΙΠΕΔΟΙ ΕΠΙΛΕΚΤΙΚΟΙ 18% ΜΟΝΟ, ΔΗΛΑΔΗ 4,5 ΦΟΡΕΣ ΑΠΟΤΕΛΕΣΜΑΤΙΚΟΤΕΡΟΙ ΕΜΕΙΣ.
Η ΤΕΧΝΟΛΟΓΙΑ ‘’MAG’’ ΚΑΝΕΙ ΔΙΕΘΝΕΙΣ ΕΠΙΤΥΧΙΕΣ ΠΑΝΤΟΥ ΚΑΙ ΜΑΣ ΚΑΝΕΙ ΥΠΕΡΗΦΑΝΟΥΣ, Σ’ ΑΥΤΕΣ ΤΙΣ ΚΑΤΗΦΕΙΣ, ΓΙΑ ΤΗ ΧΩΡΑ ΜΑΣ, ΩΡΕΣ!!
ΣΥΜΠΕΡΑΣΜΑΤΑ ΜΕΤΑ ΤΗΝ ΣΥΜΜΕΤΟΧΗ ΜΑΣ ΣΤΗΝ ΕΚΘΕΣΗ ΤΟΥ ΜΟΝΑΧΟΥ 4 – 6 ΙΟΥΝΙΟΥ 2014
1ον Είναι διαφορετική και ξεχωριστή απ’ όλων των άλλων ,και ενδιαφέρουσα η ΤΕΧΝΟΛΟΓΙΑ MAG “ ΔΙΑΣΤΗΜΙΚΗ ΤΕΧΝΟΛΟΓΙΑ ΚΕΝΟΥ “ [ συγκρατώντας υψηλό κενό 10` 4BAR και σε θερμοκρασίες μέχρι 300 °C. (εν θερμώ παραγόμενο κενό), και συγκρατούμενο μεταξύ υαλοσωλήνα και σιδηροσωλήνα , που έχουν διαφορετικούς συντελεστάς διαστολής , θερμαινόμενοι.] Η αξιοπιστία δε του κενού μας , ξεπερνά ήδη τώρα την 20αετία ,σε δοκίμια μας από το 1992 !
2ον Ο σωλήνας κενού είναι μεγάλης διαμέτρου, στην εστία σταθερού ΗΜΗΚΥΛΙΝΔΡΙΚΟΥ ΠΑΡΑΒΟΛΙΚΟΥ ΚΑΤΟΠΤΡΟΥ ,ώστε χωρίς μετακινήσεις του παραβολικού ,να παίρνει η παράπλευρος επιλεκτική ( με black Titanium) επιφάνεια του σωλήνα ,όλες τις γραμμικές εστιάσεις κατά την διάρκεια της ημερήσιας ηλιοφάνειας . Έχει δε ο μεταλλικός σωλήνας , εσωτερικά ομοαξονικά τοποθετημένο , δεύτερο σωλήνα , κλειστό και στα δύο άκρα του , έτσι ώστε να περιορίζεται το περιεχόμενο προς θέρμανση νερό ή υγρό , σε δακτύλιο 5,5 λίτ. μόνο , και για κλειστό κύκλωμα λειτουργίας ,να θερμαίνεται γρήγορα , στον συλλέκτη . Δυνάμεθα στις χρήσεις ζεστού νερού, καλής ποότητας , να χρησιμοποιούνται οι συλλέκτες και ανοικτού κυκλώματος, με τον μεταλλικό σωλήνα γαλβανιζέ και με θερμαινόμενο όγκο νερού 22 λίτ./ MAG (συλλέκτη). Ο βαθμός ημερήσιας απόδοσης του συλλέκτη MAG n = 0,78 ! στην περιοχή θερμοκρασιών 350 °C. – 650 °C
3oν Με έναν συλλέκτη MAG κλειστού κυκλώματος και άνοιγμα κατόπτρου ( 0,60 μ. Χ 1,77 μ.) και ένα boiler 120 lit. , με ένα κλειστό κύκλωμα , διπλού τοιχώματος ( τζάκετ ) ,για ζεστό νερό χρήσης κατοικιών , έχουμε μέση θερινή απόδοση 240 λίτ. / ημ. νερό χρήσης 400 °C.[ ΗΛΙΑΚΟΣ 200 λίτ. ]. Για το περίπου ίδιο αποτέλεσμα οι επίπεδοι πρέπει να τοποθετήσουν 4 μ 2 και boiler 200 lit. ή λοιποί σωλήνες κενού χωρίς σωστά παραβολικά ή και καθόλου πρέπει να τοποθετήσουν από 25 - 30 σωλήνες κενού σε προσαρμοσμένο άνωθεν boiler 150 lit. ΕΤΣΙ Η ΤΙΜΗ ΕΙΝΑΙ ΣΥΓΚΡΙΣΗΜΗ , αλλά εμείς είμαστε στο ½ του χώρου και χωρίς σχεδόν ΟΠΤΙΚΗ ΡΥΠΑΝΣΗ .
4ον Μετά τα 200 λίτ. όμως δεν δύνανται να συγκριθούν και ν’ ανταγωνισθούν με τα MAG , διότι τοποθετώντας ένα boiler 200 λίτ. , ως και προηγουμένως κλειστού κυκλώματος , και δύο παράλληλα συνδεδεμένους συλλέκτες MAG , αποδίδουμε 380 λιτ./ημ. νερό χρήσης 400 και σε τιμή μη ανταγωνίσημη πλέον ! Και αν μεταξύ των δύο παραβολικών , προστεθεί Επίπεδο Ενισχυτικό Κάτοπτρο , τοτε το σύστημα θ’ αποδίδει 470 λίτ./ημ., χρησιμοποιώντας ίσως και μία αυτόματη βαλβίδα θερμοστατικής μείξης. Σε τιμή πλέον ασυναγώνιστη, αφού το Επίπεδο Ενισχυτικό Κάτοπτρο , προσθέτει + 40% θερμικό φορτίο , του MAG και μας επιβαρύνει μόνο 110 Ευρώ στο όλο σύστημα!
5ον Λόγω του σωστού και μη κινουμενου παραβολικού κατόπτρου , η παρεμβολή μεταξύ των παραβολικών, των Επίπεδων Ενισχυτικών Κατόπτρων κερδίζουμε το+ 40% ανά Ε.Ε.Κάτοπτρο σε θερμίδες , ενώ το κόστος επιβάρυνσης μίας κεντρικής εγκατάστασης θα είναι μόνο κατά 10% !! Αυτό κάνει το σύστημά μας ασυναγώνιστο , έναντι οιασδήποτε άλλης μορφής ηλιακών συλλεκτών, σε κεντρικές εγκαταστάσεις .[ Για θέρμανση κατοικιών , air conditioning , ζεστά νερά Ξενοδοχείων ,Νοσοκομείων, Βιομηχανικών διαφόρων χρήσεων ή και Αφαλατώσεων !!] Τα δε άλλα κινούμενα παραβολικά , για τις εστιάσεις , στερούνται αυτού του μέγιστου κοστολογικά, πλεονεκτήματος .
ΔΕΙΤΕ ΠΑΡΑΚΑΛΩ ΚΑΙ ΤΗΝ ΙΣΤΟΣΕΛΙΔΑ ΜΑΣ, [ www.enertechnic.eu ] και στα ζεστά νερά των προϊόντων, θα δείτε και μία πρόσφατη τηλεοπτική συνέντευξή μου… ΕΥΧΑΡΙΣΤΩ.
Με εκτίμηση,
Δήμος Μαγκλάρας Διπλ. Μηχανολόγος / Ηλεκτρολόγος Μηχανικός Ε.Μ.Π. Ερευνητής
